Спутниковая антенна
Январь 12, 2016 – 10:25
Спутниковая антенна (тарелка)

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 29 июля 2015; проверки требует 1 правка.

Антенна в Растинге, в Баварии, в Германии

— зеркальная антенна для приёма (или передачи) сигнала или размещенная на спутнике.

Самыми распространёнными спутниковыми антеннами являются параболические антенны (их обычно и называют спутниковыми). Спутниковые антенны имеют различные типы и размеры. Наиболее часто в мире подобные антенны используются для приёма и передачи программ спутникового телевидения и радио, а также соединения с Интернетом.

Существует 2 основных вида параболических антенн — прямофокусные и офсетные.

Прямофокусная (симметричная) антенна[править | править вики-текст]

Прямофокусная параболическая спутниковая антенна

Прямофокусная (осесимметричная) антенна является антенной с апертурой в виде параболоида вращения. Диаметр антенны определяет её усиление и соответственно стабильность приёма спутниковых сигналов. В зависимости от используемого геостационарного спутника, диаметры приёмных антенн могут быть от 0, 55 м до 5 м. В фокусе параболического зеркала установлены облучатели. Обычно такие антенны используются для приёма сигналов в C-диапазоне и в Ku-диапазоне. Параболические антенны используются и для передачи сигналов на спутники. К облучателям спутниковых антенн присоединяют малошумящие усилители (МШУ) с низкими уровнями шумов и конверторы, что позволяет усиливать высокочастотный сигнал непосредственно после облучателей и конвертировать его в сигнал промежуточной частоты. Сигнал промежуточной частоты передаётся уже по кабелям, соединенными с конвертерами для дальнейшего усиления и детектирования.

Офсетная антенна (асимметричная)[править | править вики-текст]

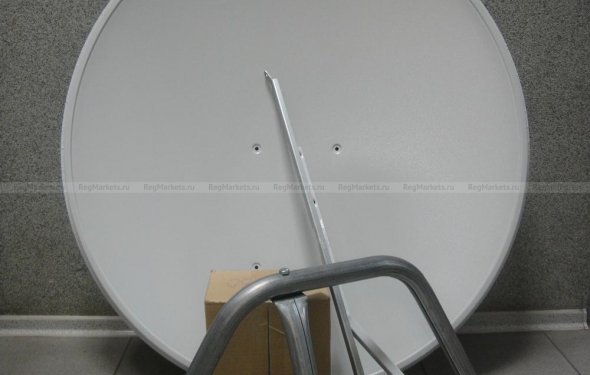

Офсетная параболическая спутниковая антенна
Source: ru.wikipedia.org
